Creazione del 3D

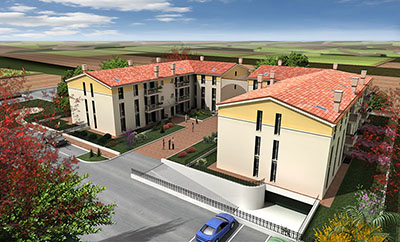

L'obiettivo iniziale era quello di creare dei rendering 3D a partire da dei progetti.

Foto del futuro cantiere

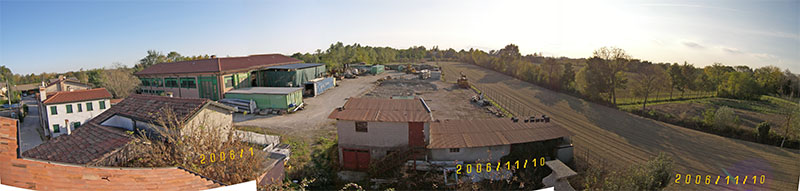

Poi pero' per alcune nuove leggi e' sorta la necessita' di creare anche un fotoinserimento: dal tetto di una casa scatto alcune foto della zona su cui sorgera' il nuovo edificio, e utilizzo Canon PhotoStitch® per ricavare da esse una panoramica del luogo.

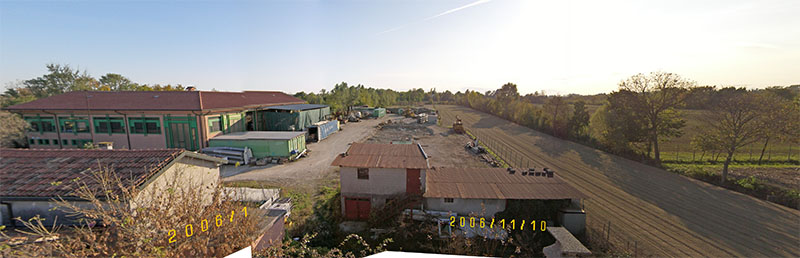

Trasformo la panoramica da fisheye ad ampia.

Composizione

Inserisco una versione della panoramica in bassa risoluzione come sfondo del viewport di 3D Studio®, e creo una vista del modello 3D che si adatta meglio possibile al contesto, impostando i valori della lente della telecamera virtuale come quelli della macchina fotografica reale ed aiutandomi con la linea dell'orizzonte, le linee di fuga e la pianta del progetto da cui capisco la posizione dell'edificio rispetto a quelli circostanti.

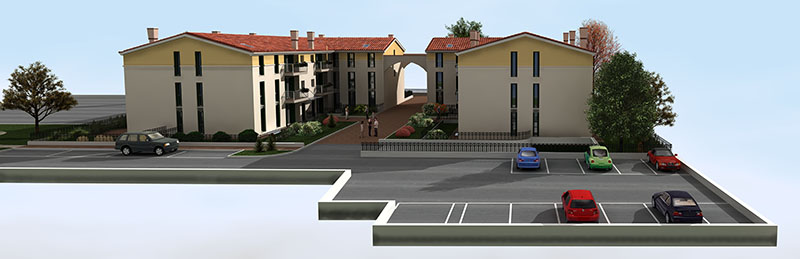

  1. Ottenuto il rendering in alta risoluzione lo apro in Photoshop® e lo predispongo per sovrapporsi alla panoramica in alta definizione: per prima cosa scontorno l'immagine grazie al canale alpha in essa memorizzato.
  2. Ritaglio la parte sinistra in corrispondenza dello spigolo dell'edificio, in modo da poter in seguito inserire piante seminascoste mantenendo lo sfondo originale.
  3. Inserisco due alberi tra i due livelli appena creati e li scurisco approssimativamente come farebbe l'ombra dell'edificio.
  4. Aggiungo altri alberi in lontananza: li sbiadisco per suggerirne la maggiore distanza.
  5. Attivo il livello della panoramica reale. Correggo la recinzione del campo a destra dove prima c'era la baracca che la nascondeva parzialmente.
  6. Inserisco la recinzione del parcheggio, erroneamente omessa dal primo rendering: per integrarla meglio ricreo a mano le ombre dei paletti proiettate sul muretto.
  7. Purtroppo l'albero alla destra dell'edificio ha risentito dello scontorno del rendering: i contorni sono grigi. Risolvo coprendolo con uno nuovo.
  8. Ritaglio dalla panoramica l'edificio in basso a sinistra, lo porto in primo piano ed estendo i rami della pianta che lo affianca.

Disegno l'erba lungo il muretto del parcheggio e aggiungo qualche pianta in primo piano. Agisco sui colori (principalmente su luminosita' e contrasto) per rendere l'immagine piu' omogenea.

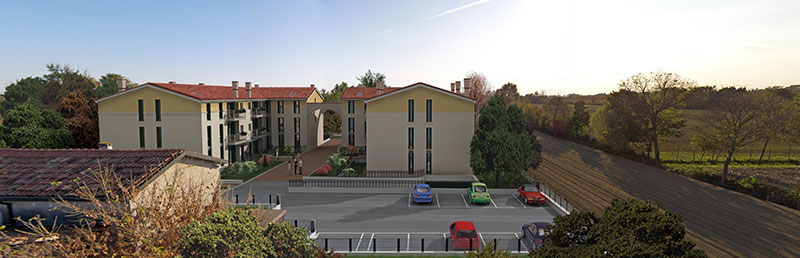

Il fotomontaggio e' completo.
